南方進入春夏交替時節是戶外高低壓開關柜、箱式變電站、電纜分支箱、開閉所、高鐵專用箱變、環網柜、風力箱變、端子箱、匯控柜類設備最為潮濕的時候。設備內部濕度大，在內外溫差作用下極易在柜內和電子元器件表面產生凝露，對電氣設備的使用壽命及電力系統穩定運行極為不利，易造成安全隱患。

• 01  凝露產生的現象

凝露是指當物體表面溫度低于周圍空氣的露點溫度（凝露溫度）時，水蒸汽在物體表面冷凝的現象，而空氣的露點溫度與環境溫度和相對濕度有關，因此物體是否發生凝露，取決于環境溫度、物體本身溫度、相對濕度以及露點溫度。

所以如何有效杜絕電纜溝里的水汽進入配電柜內是防止凝露產生的關鍵。

• 02  凝露產生的危害

• 1.濕度對絕緣強度的影響。

濕度偏高，降低了電氣設備絕緣強度，空氣中的水分附著在絕緣材料的表面，設備的絕緣強度進一步降低，甚至擊穿;絕緣件表面的爬電閃絡，造成進一步短路，乃至引發火災等不良事故。

• 2.濕度對霉菌生長的影響。

潮濕的空氣有利于霉菌孢子發芽生長。霉菌形成后，霉菌細胞中含有大量的水分，當菌絲呈網狀布滿絕緣體表面時，產品絕緣性能大大降低。如果長期處在這樣環境中會腐蝕電路，將降低儀器精度，或造成設備故障，甚至燒毀儀器。

• 3.濕度對金屬腐蝕的影響。

電氣設備中的導電金屬、導磁硅鋼片受到腐蝕后，將嚴重降低設備的性能和使用壽命。當相對濕度達到一定數值后，金屬的腐蝕會突然加快，造成“生銹”等現象。影響設備的使用壽命，尤其是開關久未操作時銹蝕現象會更加嚴重。

• 03  目前主要的防凝露措施

• 方法一：自動除濕裝置

原理：利用溫度較低時空氣中容納的水分減少，多余的水分就會形成凝露，將凝結的水排出電柜外，保持電柜內部干燥。

優點 ：體積小巧，專為小空間除濕制造；智能化控制，設定啟動濕度閥值后，自動運行，超頻技術，除濕量大；故障代碼顯示功能，維護簡單 ；數據通訊功能。

• 方法二：傳統防火泥、防火板、阻火包等材料進行封堵

原理：封堵電纜溝，杜絕水汽主要來源。

缺點：材料含有鹵素，長時間會腐蝕電纜表層。防火泥冬天易開裂，夏天溫度高易流掛，無法有效封堵孔洞、隔絕水氣。密封不嚴，不能防止電纜溝水氣進入電纜室。

• 方法三：水泥封堵

原理：封堵電纜溝，杜絕水汽主要來源。

缺點：密封不嚴，不能防止電纜溝水氣進入電纜室，且無法進行二次施工。

• 方法四：防凝露密封材料封堵

原理：利用液體流動性對平面進行密封，當液體材料沉浸于各縫隙和孔洞中后脹發、凝膠，同時利用其膨脹過程中產生的擠壓力，在縱向形成密封體系，從而實現“氣密性”密封效果。

優點：主要應用于各種底盤、進線電力柜封堵，起到防凝露、防小動物、防濕氣進入的作用，并且可以應用于電纜夾層進行不停電作業。

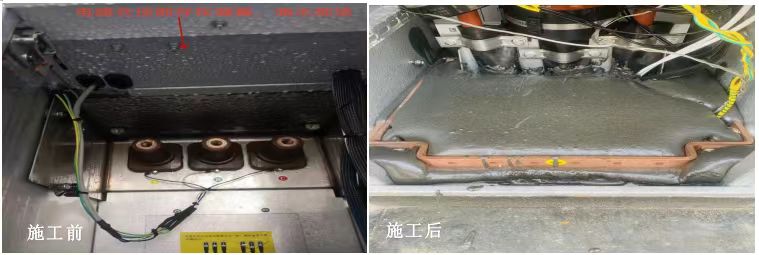

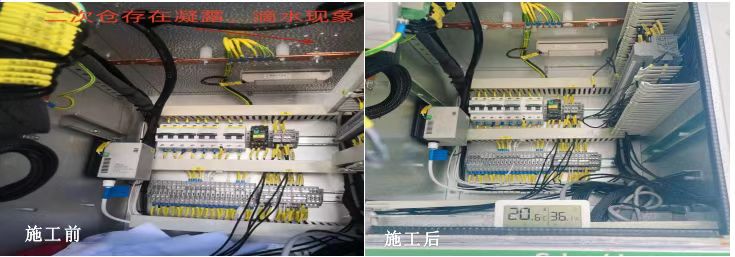

• 04  案例展示
